EFUSE

一 相关配置​

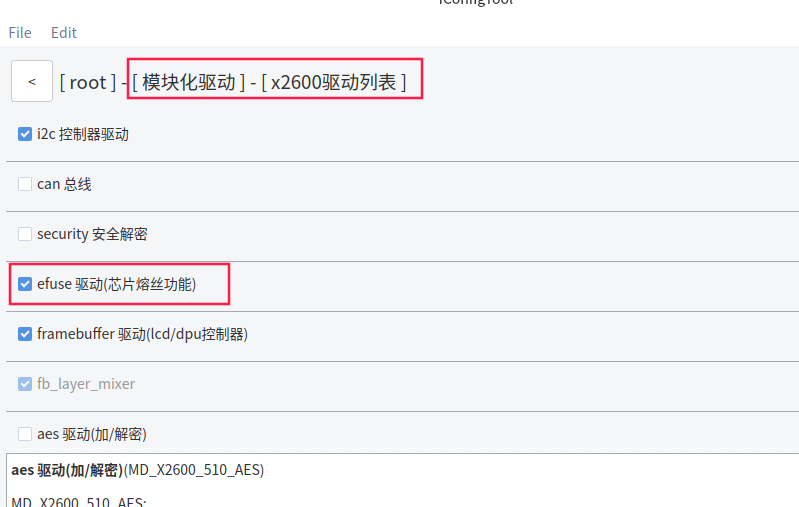

efuse驱动

1

efuse相关demo

2

二 efuse调试​

相关源码见libhardware2/src/cmds/efuse_main.c

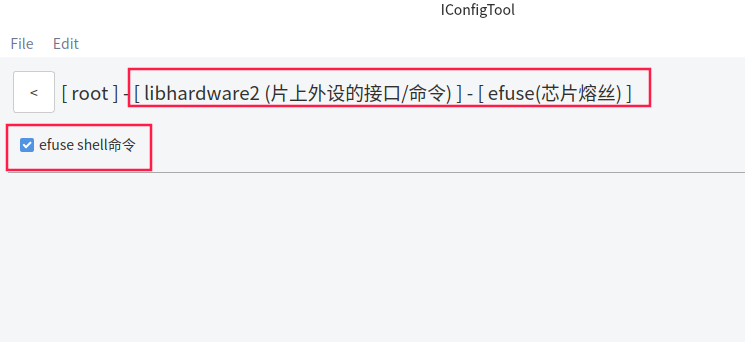

2.1 shell 命令​

cmd_efuse read_size <segment_name>
功能：读efuse某一段的大小
参数：segment_name                        //段的名字
example：
              cmd_efuse read_size CHIP_ID
cmd_efuse read <segment_name>
功能：读efuse
参数：segment_name                         //段的名字
example：
              cmd_efuse read CHIP_ID
cmd_efuse write <segment_name> <start> <size> <data0>[data...]
功能：写efuse
参数：segment_name                         //段的名字
             start                                                //写入的起始位
             size                                                  //写入的大小
             <data0>[data...]                         //写入的数据
example：
             cmd_efuse write CHIP_ID 0 2 0x10 0x11
cmd_efuse print_segment_info
功能：打印efuse每个段的信息
参数：无
example：
             cmd_efuse print_segment_info

2.2 示例​

# cmd_efuse read CHIP_ID       //读取芯片chipid
0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00
bit(0) --> bit(16)
00000000 00000000
00000000 00000000
00000000 00000000
00000000 00000000
00000000 00000000
00000000 00000000
00000000 00000000
00000000 00000000

三 efuse应用接口分析​

相关源码见libhardware2/src/lib/efuse/efuse.c

3.1 API详细介绍​

int efuse_write(char *name, unsigned char *wr_buf, int start, int size)
功能：写efuse
参数：name                                       //efuse段的名字
             wr_buf                                    //写入的数据
             start                                         //写入的起始位
             size                                          //写入数据的大小
 返回值：成功：0
                   失败：-1
int efuse_read(char *name, unsigned char *buf, int start, int size)
功能：读efuse
参数：name                                       //efuse段的名字
              buf                                           //读取数据存放的位置
              start                                        //读取的起始位
              size                                         //读取数据的大小
 返回值：成功：0
                   失败：-1
int efuse_read_seg_size(char *name)
功能：读efuse某一段的大小
参数：name                                       //efuse段的名字
返回值：成功：0
                  失败：-1
struct efuse_segment_info *efuse_get_segment_information(void)
功能：获取efuse每个段的信息
参数：无
返回值：成功：存放efuse每个段信息的结构体数组指针
                            （数组最后一个结构体的segment_name成员为NULL）
                               结构体成员详见中间参数详解
                  失败：NULL
void efuse_free_information(struct efuse_segment_info *info)
功能：释放存放efuse每个段信息时所申请的空间
参数：info                                         //存放efuse每个段信息的结构体数组指针(结构体成员详见中间参数详解)
返回值：无

中间参数详解

/*efuse段信息结构体*/
struct efuse_segment_info {
                unsigned int seg_start;                          //段的起始位
                unsigned int seg_size;                           //段的大小
                char *segment_name;                          //段的名字
};

efuse使用流程：

  1. efuse_get_segment_information 获取efuse每个段的信息
  2. efuse_write/read efuse读或写
  3. efuse_free_information 释放空间
