I2C使用

一 相关配置​

I2C驱动配置有两种方式，一种直接配置驱动，另外一种可以使用gpio模拟I2C

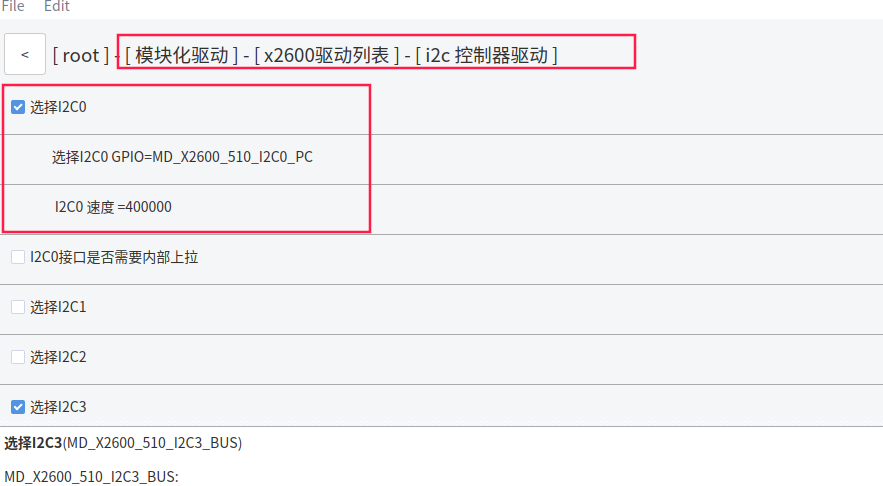

1.1 I2C驱动配置​

1

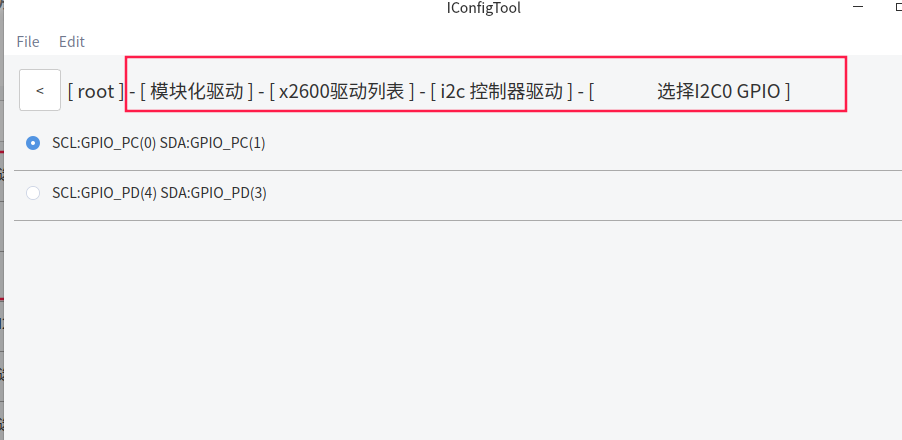

I2C相关gpio选择

2

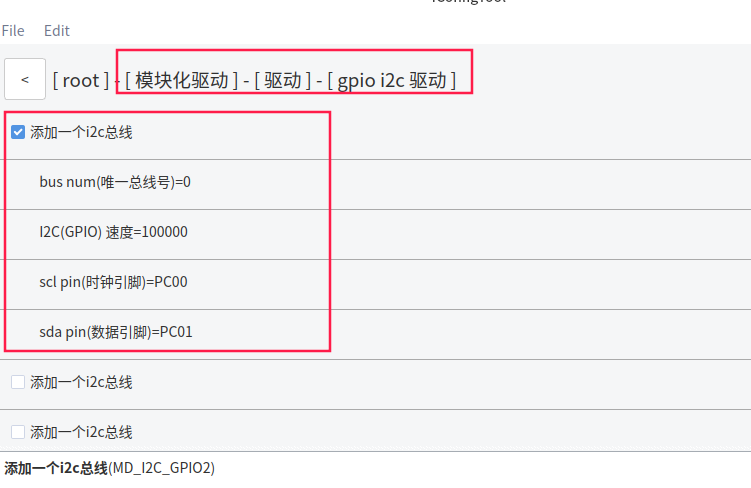

1.2 GPIO口模拟I2C驱动​

3

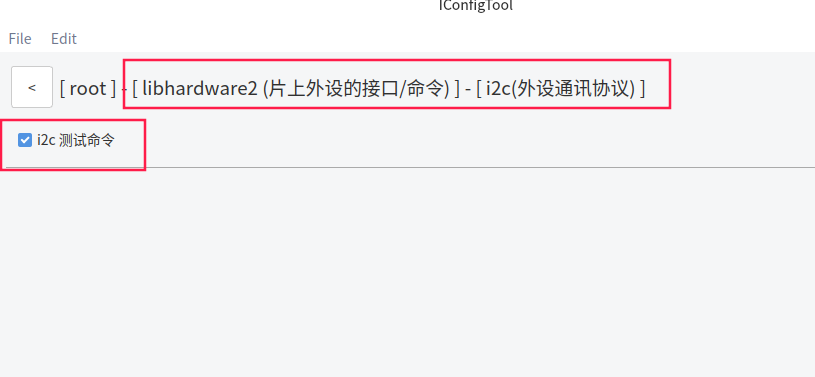

1.3 I2C相关demo​

4

二 I2C调试​

相关源码见libhardware2/src/cmds/i2c_main.c

2.1 shell命令​

cmd_i2c detect <busnum>
功能：探测i2c设备
参数：
        busnum      //探测的i2c总线号
example：
        cmd_i2c detect 5
cmd_i2c read <busnum> <dev_addr> <size>
功能：从指定的i2c总线下的设备接收数据
参数：
        busnum      //指定的i2c总线号
        dev_addr    //指定设备相对应的设备地址
        size        //接收的⼤⼩
example:
        cmd_i2c read 5 0x5d 8
cmd_i2c write <busnum> <dev_addr> <data0> [data...]
功能：往指定的i2c总线下的设备发送数据
参数：
        busnum           //指定的i2c总线号
        dev_addr         //指定设备对应的设备地址
        <data0>[data...] //发送的数据（16进制）
example：
        cmd_i2c write 5 0x5d 0xaa 0xbb
cmd_i2c read_reg <busnum> <dev_addr> <reg_addr> <size>
功能：从指定的i2c总线下的设备的寄存器地址读取数据（8位寄存器）
参数：
        busnum          //指定的i2c总线号
        dev_addr        //指定设备对应的设备地址
        reg_addr        //指定设备的寄存器地址
        size            //读取的⼤⼩
example：
        read_reg 5 0x5d 0x00 8
cmd_i2c wrtie_reg <busnum> <dev_addr> <reg_addr> <data0> [data...]
功能：往指定的i2c总线下的设备的寄存器写⼊数据（8位寄存器）
参数：
        busnum          //指定的i2c总线号
        dev_addr        //指定设备对应的设备地址
        reg_addr        //指定设备对应的寄存器地址
        <data0>[data...]//写⼊的数据（16进制）
example：
        write_reg 5 0x5d 0x00 0xaa 0xbb
cmd_i2c read_reg_16 <busnum> <dev_addr> <reg_addr_16> <size>
功能：从指定的i2c总线下的设备的寄存器地址读取数据（16位寄存器）
参数：
        busnum           //指定的i2c总线号
        dev_addr         //指定设备对应的设备地址
        reg_addr_16      //指定设备的寄存器地址
        size             //读取的⼤⼩
example：
        read_reg_16 5 0x5d 0x3010 2
cmd_i2c wrtie_reg_16 <busnum> <dev_addr> <reg_addr_16> <data0> [data...]
功能：往指定的i2c总线下的设备的寄存器写⼊数据（16位寄存器）
参数：
        busnum           //指定的i2c总线号
        dev_addr         //指定设备对应的设备地址
        reg_addr_16      //指定设备对应的寄存器地址
        <data0>[data...] //写⼊的数据（16进制）
example：
        write_reg_16 5 0x5d 0x3010 0x55 0xaa

2.2 示例​

# cmd_i2c detect 0               //探测i2c 0号总线,发现0x14地址有设备,就是我们的gt9xx
     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- UU -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --

三 I2C 应用接口分析​

相关源码见libhardware2/src/lib/i2c/i2c.c

3.1 API详细介绍​

int i2c_open(uint8_t bus_num)
功能：打开i2c设备
参数：
        bus_num     //i2c总线号
返回值：
        成功：i2c设备句柄
        失败：负数
void i2c_close(int i2c_fd)
功能：关闭I2C设备
参数：
        i2c_fd      //i2c设备句柄，通过i2c_open获得
返回值：
        无
int i2c_detect(int i2c_fd, uint16_t device_addr)
功能：i2c接收数据
参数：
        i2c_fd       //i2c设备句柄，通过i2c_open获得
        device_addr  //i2c设备地址

返回值：
        成功：0
        失败：负数
int i2c_read(int i2c_fd, uint16_t device_addr, void *buffer, int size)
功能：i2c接收数据
参数：
        i2c_fd       //i2c设备句柄，通过i2c_open获得
        device_addr  //i2c设备地址
        buffer       //存放接收数据的buffer
        size         //buffer的大小
返回值：
        成功：0
        失败：负数
int i2c_write(int i2c_fd, uint16_t device_addr, void *buffer,int size)
功能：i2c发送数据
参数：
        i2c_fd      //i2c设备句柄，通过i2c_open获得
        device_addr //i2c设备地址
        buffer      //存放发送数据的buffer
        size        //buffer的大小
返回值：
        成功：0
        失败：负数
int i2c_read_reg(int i2c_fd, uint16_t device_addr, uint8_t reg_addr,void*buffer, int size)
功能：i2c读寄存器
参数：
        i2c_fd      //i2c设备句柄，通过i2c_open获得
        device_addr //i2c设备地址
        reg_addr    //寄存器地址(8bit)
        buffer      //存放读取数据的buffer
        size        //buffer的大小
返回值：
        成功：0
        失败：负数
int i2c_write_reg(int i2c_fd,uint16_t device_addr, uint8_t reg_addr,void*buffer, int size)
功能：i2c写寄存器
参数：
        i2c_fd      //i2c设备句柄，通过i2c_open获得
        device_addr //i2c设备地址
        reg_addr    //寄存器地址(8bit)
        buffer      //存放写入数据的buffer
        size        //buffer的大小
返回值：
        成功：0
        失败：负数
int i2c_read_reg_16(int i2c_fd, uint16_t device_addr, uint16_t reg_addr,void *buffer, int size)
功能：i2c读寄存器
参数：
        i2c_fd      //i2c设备句柄，通过i2c_open获得
        device_addr //i2c设备地址
        reg_addr    //寄存器地址(16bit)
        buffer      //存放读取数据的buffer
        size        //buffer的大小
返回值：
        成功：0
        失败：负数
int i2c_write_reg_16(int i2c_fd, uint16_t device_addr, uint16_t reg_addr, void *buffer, int size)
功能：i2c写寄存器
参数：
        i2c_fd      //i2c设备句柄，通过i2c_open获得
        device_addr //i2c设备地址
        reg_addr    //寄存器地址(16bit)
        buffer      //存放写入数据的buffer
        size        //buffer的大小
返回值：
        成功：0
        失败：负数
