PWM

一 配置方法​

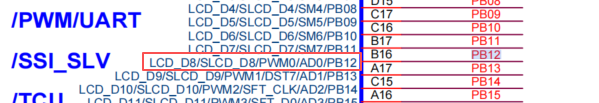

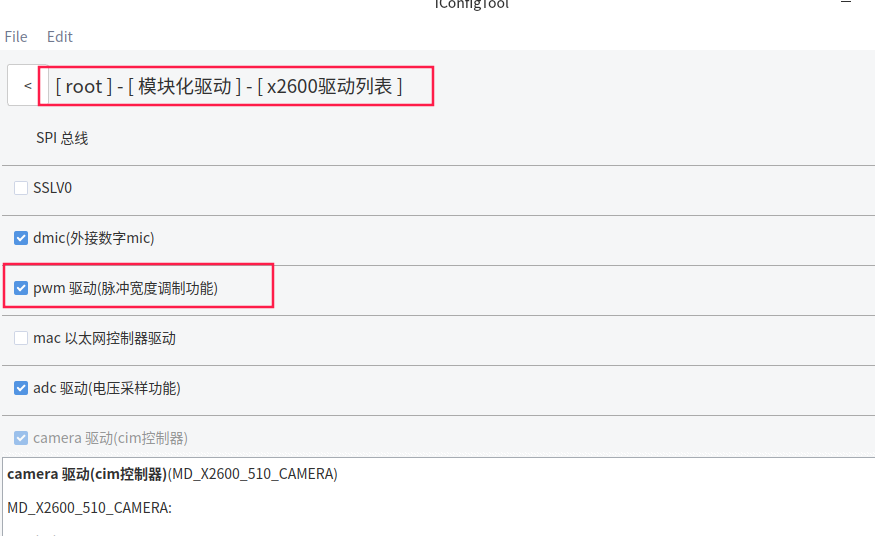

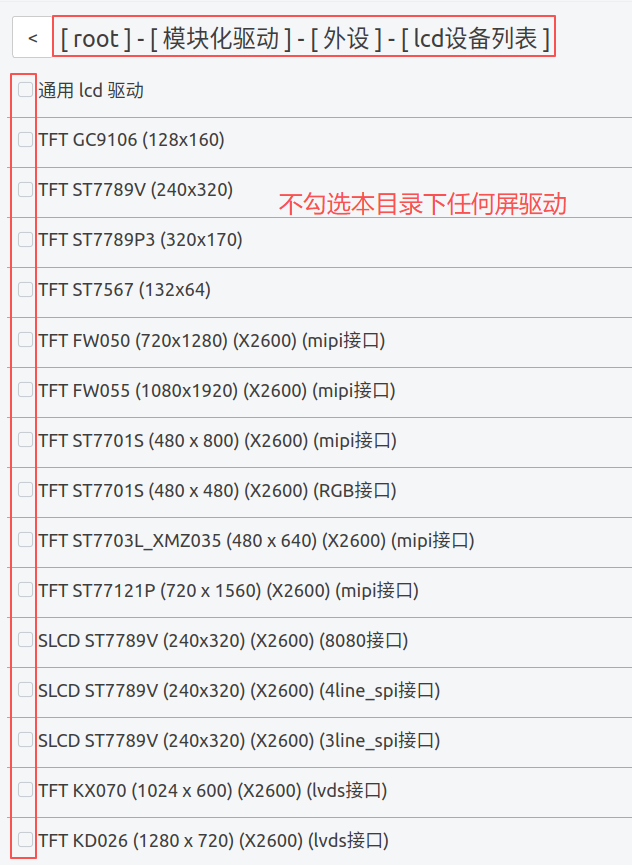

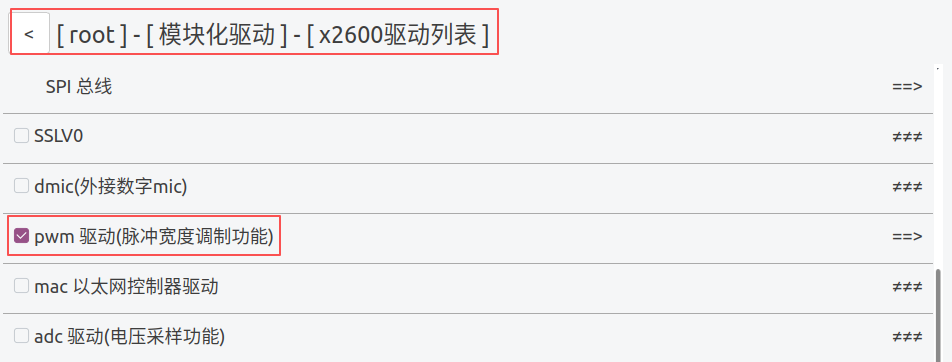

1.1 pwm驱动配置​

1

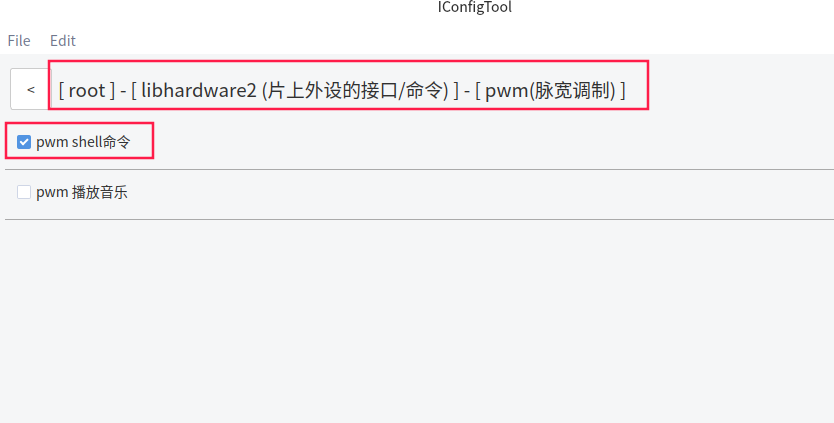

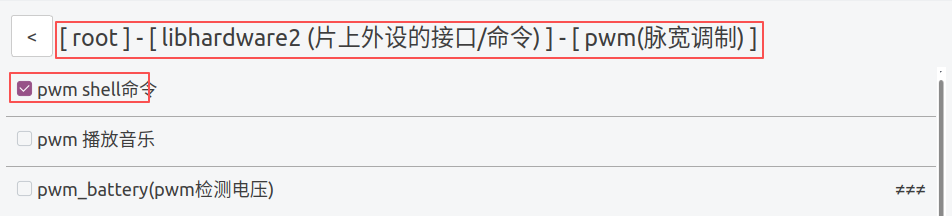

1.2 pwm shell命令​

2

二 pwm shell 命令详解​

相关源码见libhardware2/src/cmds目录下的pwm_main.c

2.1 shell 命令​

cmd_pwm config <gpio> <freq=value> <max_level=value> [active_level=value] [accuracy_priority=freq(levels)]
功能：请求pwm和配置
参数：         gpio                                    //io口的名字
              freq=value                            //频率
              max_level=value                     //PWM最大调制的级数
              active_level=value                 //活跃电平(active_level =1、 active_level=0)
              accuracy_priority=freq           // 频率优先
              accuracy_priority=levels        // 极数优先
example：
              cmd_pwm config pc11 freq=1000000 max_level=300 active_level=1 accuracy_priority=freq
cmd_pwm set_level <gpio> <level>
功能：设置pwm级数
参数：pwm_id                       //io口的名字
     level                       //pwm 调制级数，即一个周期内非空闲电平长度
example:
               cmd_pwm set_level pc11 100
cmd_pwm disable <gpio>
功能：失能pwm
参数：gpio                       //io口的名字
example：
              cmd_pwm disable PC25

三 pwm应用接口分析​

相关源码见libhardware2/src/lib/pwm/pwm.c

3.1 API详细介绍​

包含头文件：

#include <libhardware2/pwm.h>

pwm使用流程：

  1. pwm_request 申请指定 PWM 通道
  2. pwm_config 设置 pwm 参数
  3. pwm_set_level 设置 PWM 调制的级数，并输出PWM
  4. pwm_release 释放 PWM 资源
long pwm_request(const char *gpio_name)
功能：申请指定 PWM 通道
参数：gpio_name                                      //pwm对应的gpio引脚，如，"pb17"、"pc11"
返回值：成功：pwm句柄
                  失败：-1
void pwm_release(long handle);
功能：释放指定的 PWM 通道
参数：handle                                                //pwm句柄，由pwm_request()获取
返回值：无
int pwm_config(long handle, struct pwm_config_data *cfg);
功能：设置 pwm 参数，参数由 pwm_config_data 结构体传入
参数：handle                                                //pwm句柄，由pwm_request()获取
              cfg                                         //存放设置pwm参数的信息结构体，详见中间参数详解
返回值：成功：0
                  失败：负数
int pwm_set_level(long handle, unsigned int level)
功能：设置 PWM 调制的级数，并输出PWM
参数：handle                                                //pwm句柄，由pwm_request()获取
             level                                        //pwm调制的级数,即一个周期内非空闲电平的长度
返回值：成功：0
                  失败：负数

中间参数详解

/*设置pwm参数的信息结构体*/
struct pwm_config_data {
                       enum pwm_shutdown_mode shutdown_mode;                        //设置pwm结束时的模式
                       enum pwm_idle_level idle_level;                             //设置pwm空闲时的电平
                       enum pwm_accuracy_priority accuracy_priority;              //设置pwm的精度优先
                       unsigned long freq;                                       //设置pwm的频率
                       unsigned long levels;                                    //设置最大级数
                       unsigned int id;                                        //申请pwm成功后的id号
};
/*设置pwm结束时的模式枚举*/
enum pwm_shutdown_mode {
    /**
     * pwm停止输出时,尽量保证pwm的信号结尾是一个完整的周期
     */
    PWM_graceful_shutdown,
    /**
     * pwm停止输出时,立刻将pwm设置成空闲时电平
     */
    PWM_abrupt_shutdown,
};
/*设置pwm空闲时的电平枚举*/
enum pwm_idle_level {
              /*pwm 空闲时电平为低*/
              PWM_idle_low,

              /* pwm 空闲时电平为高 */
              PWM_idle_high,
};
/*设置pwm的精度优先*/
enum pwm_accuracy_priority {
              /* 优先满足pwm的目标频率的精度,级数可能不准确*/
              PWM_accuracy_freq_first,

              /* 优先满足pwm的级数设置,pwm频率可能不准确 */
              PWM_accuracy_levels_first,
};
