一 数据通路选择​

1

  • layer 直通输出，支持多个fb叠加，默认选择

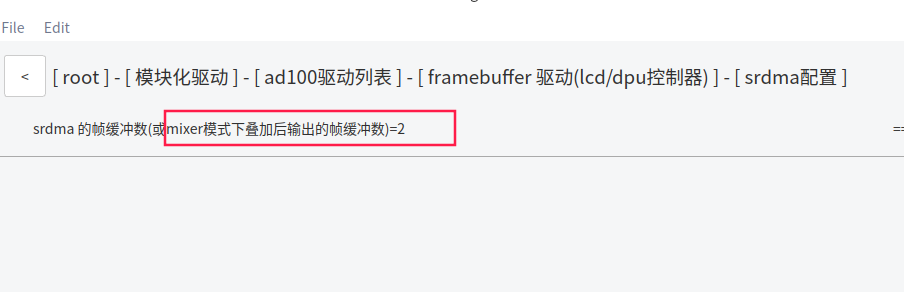

  • mixer，配置多2帧缓存，当直通输出, 画面显示存在裂屏、花屏、lcd underrun等异常可以使用这个，只是rmem内存计算需要多2帧开销

2

rmem计算方式，以分辨率800 ×1280的屏幕为例 :

消耗内存：800×1280×4×2 =8192000 (lcd的内存是按ARGB的32位申请的，因此需要乘4)

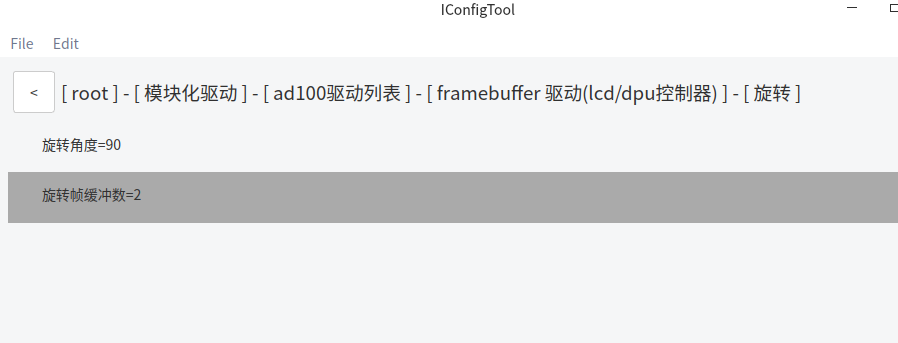

  • rotator , 屏幕旋转，支持角度选择，多两帧缓存，rmem内存计算需要512对齐

3

rmem计算方式，以分辨率800 ×1280的屏幕为例 :

宽×4即 800×4 需要被512整除 ， 实际消耗内存：512×7×1280×2=9175040

二 fb配置​

4

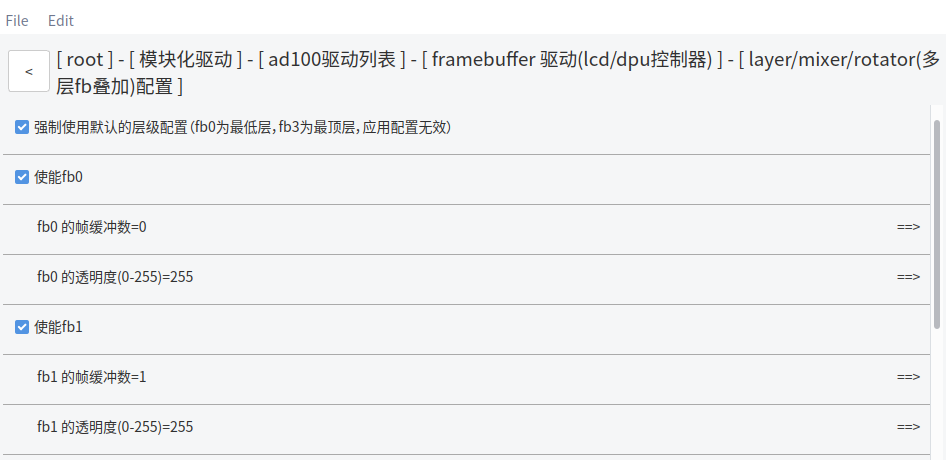

强制使用默认层级配置，可以使fb0在最下面，按顺序叠加

fb0,1支持nv12和rgb格式，fb2，3仅支持rgb

视频解码直通显示，fb可以配置成0帧

内存计算，如上图fb只用1帧，屏幕分辨率800 ×1280：

rmem消耗内存：800×1280×4×1=4096000(lcd的内存是按ARGB的32位申请的，因此需要乘4)

三 内存​

若不使用快启，配置rmem大小，计算上数据通路消耗的内存（layer直通不消耗）+ fb配置需要的内存

使用快启，配置lcd_mem大小

配置方法参考预留内存

四 缩放与裁剪​

4.1 ui显示​

可以通过自定义fb尺寸，控制ui显示

5

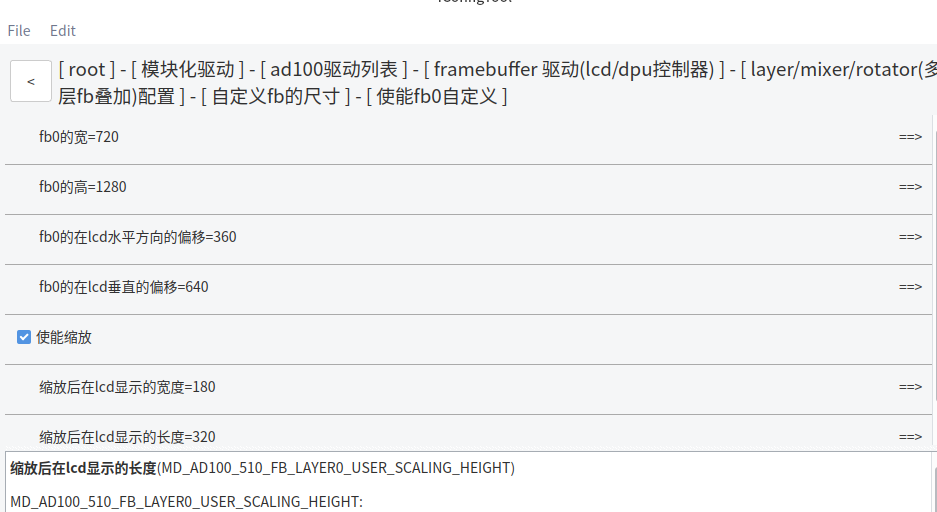

720×1280是数据源大小，360,640是显示在屏幕位置图片左上角点x，y偏移，180×320是缩放后大小

4.2 视频流解码后的裁剪与缩放​

以h264解码例子libhardware2/src/cmds/h264_direct_decode_main.c为例

6

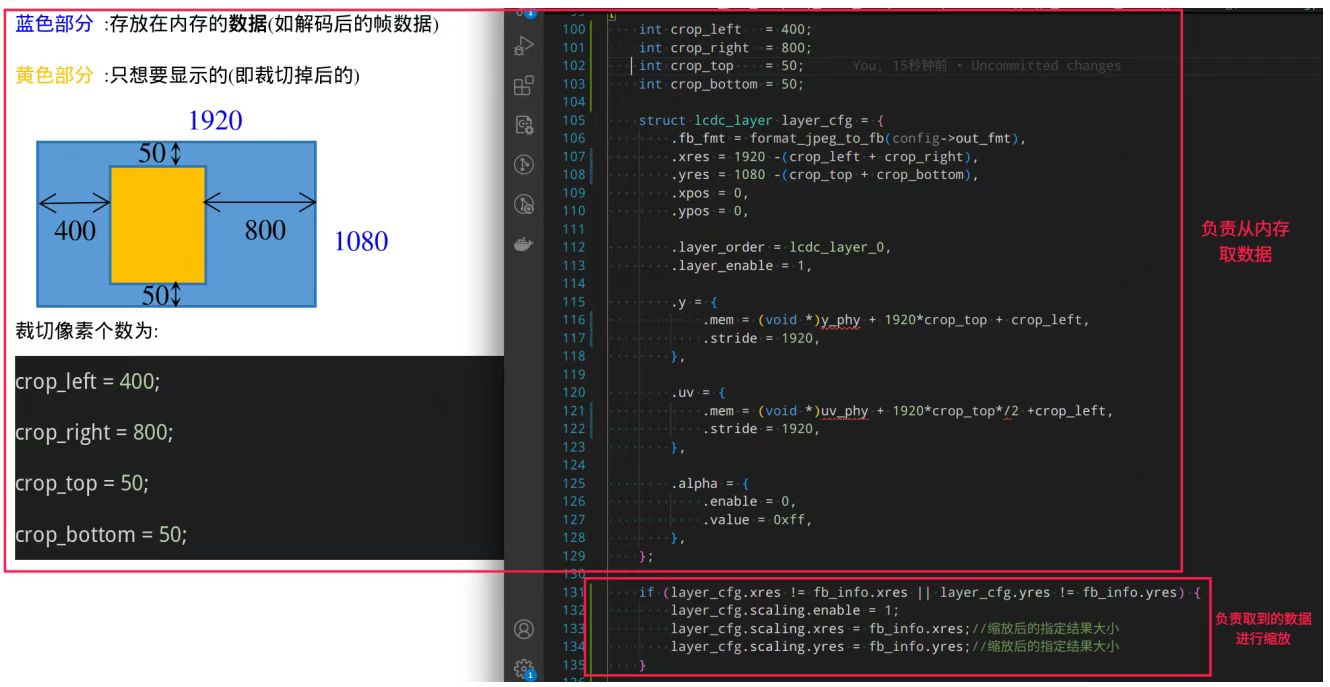

.xres, .yres控制裁剪后的分辨率，.y,.uv控制裁剪后左上角起始位置

layer_cfg.scaling.xres, layer_cfg.scaling.yres 控制缩放后的分辨率

计算先裁剪后缩放
